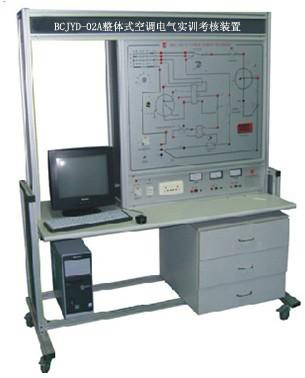

“BCJYD-02A整体式空调电气实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（中级、高级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
一、装置特点
1.实训装置直观展示了整体式空调电气系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握。此外，重要部件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识。
2.实训装置集电气控制系统、模拟系统于一体，结构清晰、紧凑，与实际整体式空调电气系统一致。
3.故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.2kVA
3.外形尺寸：1210mm×730mm×1540mm
4.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本装备
1.实训柜：采用铁质双层亚光密纹喷塑结构底架，铝质面板，铝型材及铝面板拼合框架结构
2.交流电压表1只：测量范围0～250V，精度1.5级，用于监测电源电压
3.交流电流表1只：测量范围0～5A，精度1.5级，用于观测系统启动电流及正常工作电流
4.整体式空调电气控制系统图1套：印有电气系统原理图，并设有相应的测量点
5.工作指示单元：元件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识
6.模拟故障设置箱1套：镶嵌于实训柜，内并配有锁，用于模拟故障设置
7.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护
四、实训项目
1.整体式空调电气控制系统原理
2.整体式空调电气控制系统调试与运行
3.整体式空调电气控制系统模拟故障与排故
4.整体式空调电气控制系统故障分析与维修
5.整体式空调电气控制系统应用
