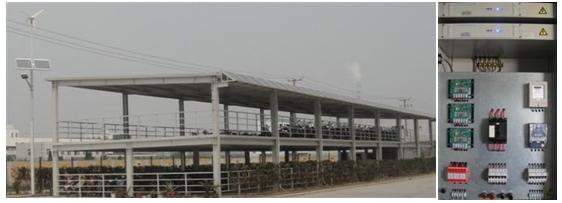

4000W太阳能快速充电站系统教学实训台

4000W太阳能快速充电站系统教学实训台

4000W太阳能快速充电站系统教学实训台
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、阵列汇流与防雷接地原理。
2、2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压保护实验。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
2、3、逆变电源实验
实验1、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验2、逆变电源直流输入欠过电压保护实验。
实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验4、逆变器与市电互补自动切换实验
实验5、逆变器输出过载保护实验
实验6、逆变器输出欠、过压实验
2、教学及研究实训项目
2、1、 光伏能量变换实验
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、阵列汇流与防雷接地原理。
2、2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压保护实验。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
2、3、逆变电源实验
实验1、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验2、逆变电源直流输入欠过电压保护实验。
实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验4、逆变器与市电互补自动切换实验
实验5、逆变器输出过载保护实验
实验6、逆变器输出欠、过压实验
3、实训运行技术条件（单相输出）
3、1、光伏阵列发电单元
◆ 光伏阵列功率：4000Wp
◆ 光伏阵列输出工作电压：70VDC
◆ 光伏阵列工作电流：55A
◆ 光伏阵列开路电压：85V
◆ 光伏阵列短路电流：62.5A
3、2、光伏阵列汇流箱
◆ 标称工作电压：110VDC，最大持续工作电压：320VDC。
◆ 标称放电电流：20kA，最大通流容量：40kA。
◆ 保护水平（20kA，8/20μs）：800V，保护模式：L/N-PE，响应时间：≤25ns。
◆ 单只外形尺寸：90×36×65mm，分3路＋进线，3路－直接入端子排，共3套避雷器。
3、3、电力蓄能单元
◆ 蓄电池类型：免维护蓄电池
◆ 蓄电池规格：12V/200Ah×20个
◆ 蓄电池组容量:48V/1000Ah
3、4、系统控制单元
3、4、1、光伏充电模块
◆ 输入功率：90VDC/60A/4200W。
◆ 分3路输入：1号板-25A/1680W；
2号板-25A/1680W；
3号板-25A/1680W
3、4、2、逆变电源模组
（A）逆变模块1600W
◆ 直流：直流输入电压48VDC，额定输入电流50A，欠压关断40VDC，过压关断60VDC，开机电压46～57VDC。
◆在线交流切换：切换交流电压220VDC，额定输入电流9.1A，旁路转换时间≤5ms。额定输出电流7.2A,
（B）逆变模块2400W
◆ 直流：直流输入电压48VDC，额定输入电流75A，欠压关断40VDC，过压关断60VDC，开机电压46～57VDC。
◆在线交流切换：切换交流电压220VDC，额定输入电流13.6A，旁路转换时间≤5ms。额定输出电流10.8A。
◆ LED指示：市电正常、逆变正常、电池欠压、输出过载。
◆ 保护功能：输入欠压、过压；输出过载、短路保护、市电高低压保护
（C）逆变器通用参数
◆ 交流输出：额定输出电压及频率220VAC,50Hz，输出电压精度220V±1.5%，输出波形 纯正弦波，波形失真率(THD)≤3% (线性负载)，动态响应时间5%(负载0←→100%)，功率因数(PF)0.7/0.8，过载能力120%,30秒，逆变效率≥85%。
◆ 工作环境：绝缘强度1500Vac,1分钟，噪音(1米)≤40dB，使用环境温度-25℃～50℃，湿度0～90%,不结露，冷却方式强制风冷。
3、4、3、电动车快速充电模组
◆ 输入电压：AC220V，功率210W，充电电流5～10A　
◆ 充电电压：能自动识别36伏、48伏、60伏电动车， 能自动识别电动车充电站极性。
◆ 充电控制：语音每分钟提示一次，正在充电；充电过程中。投币1元，充电10分钟，到时自停，可以行使5～10公里。
◆ 数码管显示：硬币自动识别，计时收费，每次充电最多投币12次充电120分，投币枚数：1～12元可以调整，时间10～120分钟可以设定。
◆ 保护功能：具有防错接、防反接、防漏电、防雷击等多重保护。
3、4、显示单元
3、4、1、数字仪表显示
◆ 直流电压表：1-2-3组光电池充电电压
◆ 直流电流表：1-2-3组光电池充电电流
◆ 交流电压表：1号逆变器输出电压
◆ 交流电流表：1号逆变器输出电流
◆ 交流电压表：2号逆变器输出电压
◆ 交流电流表：2号逆变器输出电流
◆ 快速充电计量表：1号逆变器输出电量
◆ 快速充电计量表：2号逆变器输出电量
3、4、2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低；
◆ 1-2-3组光电池工作
◆ 1-2号逆变器工作
3、5、开关单元
◆ 市电220V输入总开关，蓄电池组48V输出总开关，交流负载（1）开关，直流负载（2）开关，方阵（1）开关，方阵（2）开关。
4、 售后服务
◆ 使用手册
◆ 产品培训
