光伏发电系统集成教学演示系统

BCXNY-06型 光伏发电系统集成教学演示系统

光伏发电系统集成教学演示系统

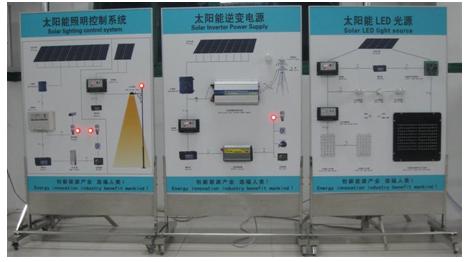

1、光伏发电系统集成演示板
光伏发电系统集成演示版，主要由A、B、C三块主模板组成。
A 太阳能照明控制系统演示模板、
B 太阳能微网电源系统演示模板、
C 太阳能LED光源系统演示模板。
2、教学及研究演示项目
2、1、太阳能离网照明系统控制变换过程演示
演示1、太阳能离网电站大功率照明单元系统集成。
演示2、太阳能离网LED路灯照明单元系统集成。
演示3、太阳能离网电站单元工作过程：太阳能电池方阵-汇流箱-通用充放电控制器-蓄电池-逆变控制器-交直流电器负载
演示4、太阳能离网路灯单元工作过程：太阳能电池子阵-多功能充放电控制器-蓄电池组-恒流模块-LED直流电器负载

2、2、太阳能微网系统控制变换过程演示
演示1、太阳能微网电站大功率供电单元系统集成。
演示2、太阳能高压并网电站单元工作过程：太阳能电池方阵-汇流箱-同步逆变电源-公共高低压电力网
演示3、太阳能低压并网电站单元工作过程：太阳能电池方阵-汇流箱-通用充放电控制器-蓄电池组-同步逆变电源-公共低压电力网
演示4、太阳能离网电站单元工作过程：太阳能电池方阵-汇流箱-通用充放电控制器-蓄电池组-逆变电源-交流电器负载

2、3、太阳能LED光源系统变换过程演示
演示1、太阳能LED光源单元系统集成。
演示2、太阳能交通信号灯单元工作过程：太阳能电池子阵多功能充放电控制器蓄电池组信号灯单元控制器LED光源板
演示3、太阳能LED灯泡照明单元工作过程：太阳能电池子阵通用充放电控制蓄电池组LED灯泡
演示4、太阳能LED灯板照明单元工作过程：太阳能电池子阵多功能充放电控制器蓄电池组恒流模块LED灯板1输出＋LED灯板2输出

3、演示系统运行技术条件（单相输出）
3、演示运行技术条件（单相输出）
3、1、供电单元直流电能
◆ AC/DC模块功率：700W
◆ 光伏模块输出工作电压：12VDC/24VDC/48VDC
◆ 光伏模块控制工作电流：10～40A
◆ 模拟光源LED模块功率：80W交流电能
◆ AC输入电压：220V
◆ AC输出功率：500W

3、2、放电控制
◆ 工作电压：12VDC
◆ 放电功率：50～400W
◆ 放电方式：手动调制输出功率
◆ 恒流模块输出功率30～60W

3、3、并网逆变模块
◆ 直流输入电压：30.2VDC
◆ 输入电流：65A
◆ 额定蔬出功率：1000W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因数：>0.99
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）

3、4、离网逆变模块
◆ 额定输入电压：10.8V～17V
◆ 额定输出电压220VAC±10%
◆ 输出频率：50HZ±1HZ
◆ 输出波形；正弦波
◆ 额定输出功率500W；
◆ 逆变效率：≥82%。

3、5、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板

3、6、LED 显示
◆ 太阳能控制器：充电、过压、欠压、过放、运行
◆ 蓄电池模拟电压（高-中-低）

3、6、移动支架
◆ 不锈钢支架：不锈钢板料折弯加工焊接。
◆ 展示板：铝合金框价和铝塑板加工成型。
◆ 移动底盘：可跟据不同的展示要求进行系统组合。

4、 售后服务
◆ 使用手册
◆ 产品培训
