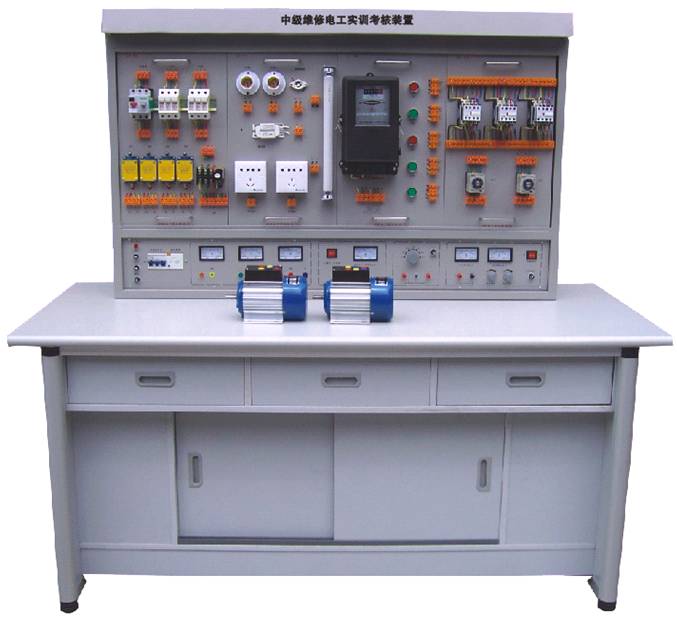

BCWX-082型 中级维修电工实训考核装置

中级维修电工实训装置

一、中级维修电工实训装置概述:
    中级维修电工实训装置采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、PLC综合训练、触电急救、安全消防等,符合初、中级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
三、中级维修电工实训装置技术性能
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃
3.装置容量:<1KVA
4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸:1600mm×700mm×1450mm
三、中级维修电工实训装置的基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
(一)实训屏
    实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:
1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。
3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供~220V插座2只,为外部设备提供工作电源。
5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
(二)实训挂箱及器材配备
1、SY-61维修电工挂箱(一)
2、SY-62维修电工挂箱(二)
3、SY-63维修电工挂箱(三)
4、SY-64维修电工挂箱(四)
5、SY-65维修电工挂箱(五)
6、DW-PLC可编程控制器实训组件:提供三菱FX1N-24mR-001型主机及配套转换接口,SC-09编程电缆。
7、工控组态软件一套:
打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。
8、PLC仿真实训软件一套:
(1)通过PLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
9、九孔万能实中板? 2块
10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
11、三相鼠笼异步电动机180W Y/△? 1台
12、安全配备灭火器? 全室1台
(三)实训桌
    铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
四、中级维修电工实训装置实验项目
(一)电拖部分
1.三相电机直接启动控制
2.三相电机点动控制
3.三相电机自锁运行控制
4.带电流表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制
(二)PLC综合实训
1.PLC认识实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)
2.PLC仿真实训
3.PLC控制台三相异步电动机正反转控制
4.PLC控制台三相异步电动机Y/△启动控制
5.PLC控制台三相异步电动机降压启动控制
6.PLC控制台三相异步电动机能耗制动控制
7.PLC控制台三相异步电动机自锁运行控制
(三)室内照明配电
1.插座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电路的接法
4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法
(四)电子技术综合训练
1.单相桥式整流电路
2.串联可调稳压电源电路
3.晶闸管测试电路
4.晶闸管可控整流
5.电子门铃电路
6.电子报警器电路
7.光控路灯自动开关电路
8.电子催眠器电路
(五)安全急救演示
(六)消防技能的认识与掌握(教师演示)
