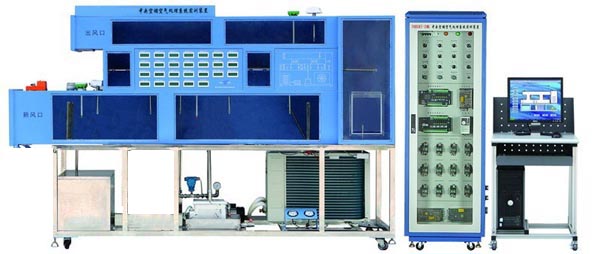

四、中央空调空气处理系统实训装置系统基本参数及结构
1.该系统由实验台、空调冷热源系统、空气循环模拟系统、空调控制与测试系统和电气控制柜等组成。使用不锈钢和有机玻璃材料防止设备生锈和老化。设备配有真实的恒温供暖、恒温冷气系统，直观生动地把工业实际应用展现出来，简洁明了。采用带标准LonWorks通讯接口的控制器，保证了中央空调系统与楼宇系列其他子系统及管理层的无逢集成。
2.实验台采用不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，有机玻璃封板，实验直观清晰。
3.空调冷热源系统采用1.5P热泵空调的室外机组和盘管蒸发器，组成冷源和热源，整个供水系统的动力源为磁力驱动泵，由制冷系统将水箱的水温制冷/制热，再由水泵打到表冷器中，通过表冷器与空气进行交换，水又回到水箱，实现了循环使用。
4.冷热源参数：额定电压：AC220V 制冷/制热额定输入电流：5.0A/5.6A制冷/制热额定消耗功率：1.10KW/1.21KW制冷量3200W、制热量4350W。表冷器参数：排热量5000W环排数3*6。磁力驱动泵参数：材质：不锈钢扬程：8m流量：30L/min功率：0.18KW
5.加湿装置参数：由加湿器主机和加湿喷头组成型号：SPT1.6额定功率：1.2KW蒸汽喷管（φ10）

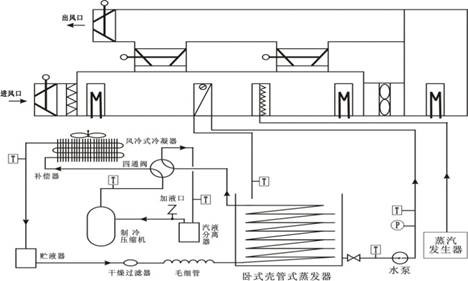

6.空气循环模拟系统空气流程由左边的新风进口进风，经过空气过滤器对新风进行过滤，然后经换热器进行冷热交换，再经过加湿装置和风机，从左下角送到模拟房间，最后由模拟房间左上角送出房间，由排风口排出。同时，还设有一次回风、二次回风。所有风门均为电动调节机构，通过调节旋钮可控制其开度大小。粗效过滤器（370×357×23）预热器共三组单组功率300W，共900W，再加热器共三组单组功率300W,共900W，送风机（转速2600r/min、风量17m3/min），模拟房间电热源共三组单组功率300W,共900W新风进口风阀、一次回风风阀、二次回风风阀及排风阀风阀参数：额定电压：AC220V 扭矩：15N
7.测量仪表有八组温湿度传感器、三组风速传感器和一组流量传感器及显示仪表组成。
8.温湿度传感器：安装方式管道式温度测量范围：-20℃～60℃ 测量误差：± 0.5℃湿度测量范围：0～100%测量误差：± 3%探头工作温度-40℃～120℃
9.风速传感器安装方式：管道式测量范围：0～10m/s、0～15m/s、0～20m/s探头长度200mm探头工作温度-25℃～50℃
10.涡轮流量变送器测量范围：0.2～1.2m3/h压力：6.3MPa
11.DDC控制模块HW-BA5201 工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V 工作电流：500mA网络：协议：LONTALK；通讯介质：双绞线（使用：Keystone LonWorks 16AWG(1.3mm) Cable）I/O 数量：11个UI，4个DO，2个UO，2个AOHW-BA5202 工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V 工作电流：500mA网络：协议：LONTALK；通讯介质：双绞线（Keystone LonWorks 16AWG(1.3mm) Cable）I/O 数量：11个UI，8个DOLON通讯
12.适配器型号：PCLTA-20三维力控组态监控软件；三变频器工作电压：AC220V功率：0.6KW
13.电气控制柜：主要三相漏电断路器、电源指示灯、旋钮开关、风机调速模块、开关电源、微型继电器等组成，进行相应的操作控制，如加热器的电源、送风机电源、制冷/制热的启动等，并带有相应的指示。
14.定时器兼报警记录仪：定时器兼报警记录仪，平时作为时钟显示，具有漏电电保护功能。
五、中央空调空气处理系统实训装置实训项目:
1.封闭式系统冬季运行工况
2.封闭式系统夏季运行工况
3.直流式系统冬季运行工况
4.直流式系统夏季运行工况
5.一次回风系统冬季运行工况
6.一次回风系统夏季运行工况
7.二次回风系统冬季运行工况
8.二次回风系统夏季运行工况
