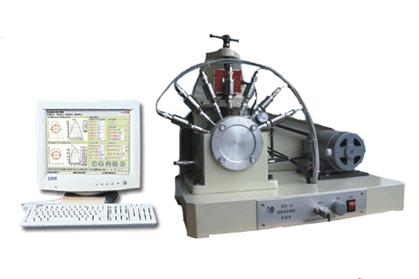

实验目的： 该实验台用于机械设计中液体动压滑动轴承实验。主要利用它来观察滑动轴承的结构、测量其径向、轴向油膜压力分布、测定其摩擦特征曲线。使用该实验系统可以方便地完成以下实验： （1）液体动压轴承油膜压力径向、轴向分布的测试分析； （2）液体动压轴承油膜压力径向分布的仿真分析； （3）液体动压轴承摩擦特征曲线的测定； （4）液体动压轴承运动模拟； （5）液体动压轴承实验的其他重要参数测定：如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。 主要技术参数： （1）轴瓦内直径：d=70mm （2）有效长度：B=125mm （3）加载范围：W=0～2000N （4）主轴调速范围：0-500rpm （5）加载传感器量程：0～2000N 精度：0.05％ （6）油膜压力传感器量程：0～1MPa 精度：0.3％ （7）摩擦力传感器量程：0～60N 精度：0.05％ （8）电机额定功率：P=400w （9）电源：220V交流/50HZ （10）外形尺寸：600×430×500(mm) （11）重量：65kg 相关产品： BCJXZT-1型 机械装调技术综合实训装置 BCJXZT-2型 机械装调技术综合实训装置 BCJXZT-3型 机械设备装调技术综合实训考核装置 BCJXZT-4型 机械装配技能综合实训平台 BCPK-3型 平面及空间机构创意组合及测试分析实验台 BC4-4型 机械运动创新方案拼装实验台 BCJSQ 拆装实验用大型减速器 BC-ABCD型 机构运动简图的测绘及分析模型 JM型 渐开线齿轮参数测定实验箱 BX-A便携式机械系统传动方案创新组合设计分析箱 BX-B便携式机械系统传动方案创新组合设计分析箱 DCS-Ⅱ智能带传动实验台 ZCS-II液体滑动轴承综合测试实验台 JCCD-Ⅱ机械系统创新搭接及运动测试实训平台 JCZS-II机械系统传动创意组合综合测试实验台
