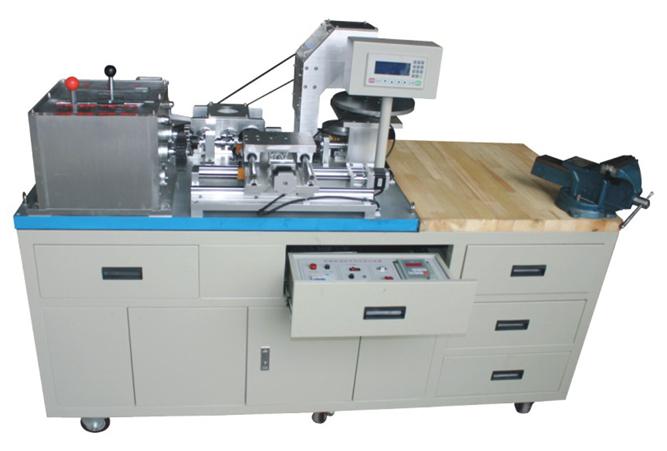

一、系统组成与功能 本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。 1、实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。 2、机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。 3、多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。 4、二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。 5、齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。 6、间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。 7、冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。 8、动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。 9、装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。 10、常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。 二、产品特点 1、实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。 2、适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。 3、模块化设计 由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。 4、综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。 三、技术性能要求 1、输入电源：单相三线 AC220V±10% 50Hz； 2、步进电机控制系统（人机对话LCD界面240*128）1台； 3、步进电机 2台； 4、三相电机1台：额定功率 370W，转速1440rpm； 5、变频器FR-A740-001； 6、安全保护：具有漏电流保护，安全符合国家标准。 四、实训项目 项目一 钳工基本操作技能实训 任务一 划线技能训练 任务二 锉削技能训练 任务三 锯削技能训练 任务四 钻削技能训练 任务五 攻、套螺纹技能训练 任务六 刮削技能训练 项目二 变速箱的装配与调整 根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮组、箱体等的装配与调整。 项目三 减速器的装配与调整 根据装配图及装配工艺要求，完成减速器的装配与调整。 项目四 冲床机构的装配与调整 根据装配图及装配工艺要求，完成冲床机构的装配与调整。 项目五 间歇回转工作台的装配与调整 根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。 项目六 二维工作台的装配与调整 根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。 项目七 机械传动的安装与调整 任务一 带传动机构的装配与调整 任务二 链传动机构的装配与调整 任务三 齿轮传动机构的装配与调整 项目八 机械系统运行与调整 根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能 相关产品： BCJXZT-1型 机械装调技术综合实训装置 BCJXZT-2型 机械装调技术综合实训装置 BCJXZT-3型 机械设备装调技术综合实训考核装置 BCJXZT-4型 机械装配技能综合实训平台 BCPK-3型 平面及空间机构创意组合及测试分析实验台 BC4-4型 机械运动创新方案拼装实验台 BCJSQ 拆装实验用大型减速器 BC-ABCD型 机构运动简图的测绘及分析模型 JM型 渐开线齿轮参数测定实验箱 BX-A便携式机械系统传动方案创新组合设计分析箱 BX-B便携式机械系统传动方案创新组合设计分析箱 DCS-Ⅱ智能带传动实验台 ZCS-II液体滑动轴承综合测试实验台 JCCD-Ⅱ机械系统创新搭接及运动测试实训平台 JCZS-II机械系统传动创意组合综合测试实验台
