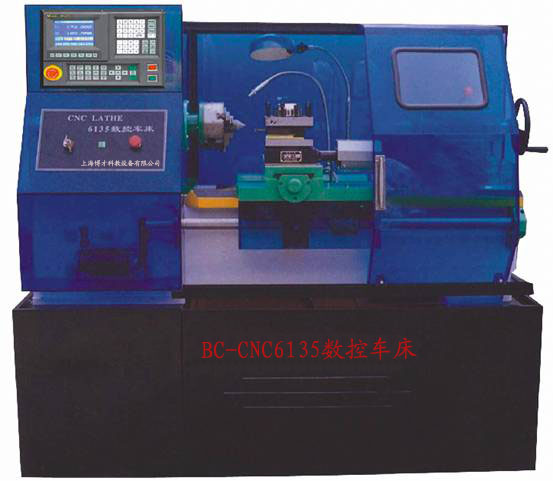

BC-6135型液晶数控车床(透明教学数控车床)

BC-6135型液晶数控车床是第二代液晶数控车床系统，功能更加强大。它可与BC2003型数控车床操作软件相配套，让你构成数控编程实验室。系统采用日本夏普公司6”液晶显示屏，中文界面、试切对刀、任意点启动、图形模拟、标准通讯接口RS232、主轴模拟量输出，对塑料、有机玻璃、木制品等材料进行直线、圆弧、螺距、公英制、多头螺纹、锥螺纹等螺纹，旋进旋出加工。
一、特点：
1.该机床纵向,横向走刀均采用高精度丝杆与螺杆，混合式步进电机驱动，定位精度高，转距大。
2、主轴采用进口变频调速器，可实现无级调速。
3、机床采用四工位自动转位刀架，适用加工开头复杂零件。
4、车削塑料制品，采用空气（风）冷却，不污染环境，使工作环境更加清洁卫生。
二、用途：
1、高等工科院校的机制、机电一体化、自控及其它相关专业数控技术的教学实习和综合实验。
2、针对数控工业的数控机床、数控编程、数控原理。CAD/CAM等及相关专业专业课程的教学实验与培训。

三、主要技术参数：

三爪卡盘	Ф160mm	控制/联动轴数	2轴/2轴
床身上最大回转直径	Ф350mm	零件程序存储容量	56K(3000段程序)
最大工件长度	500mm	主轴	0～+5V(+10V)模拟量及正反转触点
电动刀架	四工位	最大编程尺寸	±9999.999mm
主轴孔径	Ф40mm	最大移动速度	3000mm/min(当量0.01mm)
主轴转速、无级变速	100—1500rpm	编程方式	G、M、F、S、T(ISO代码) 键盘/串行录入，后台编辑
进给量范围	50--1000mm/min	系统参数	刀具参数，间隙补偿，加工起始点，记忆及断电恢复
主电动机功率	0.75KW	输入/输出	24路/15路
机床外形尺寸（长宽高）	16708101500mm	操作方式	自动，手动，点动，MDI，单段/连续
机床重量	350kg	参考点	自动/手动返回
脉冲当量	0.005mm/0.1mm	机床重量	350KG

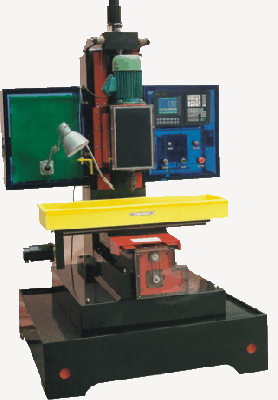

BC-125A教学型数控铣床

BC-125A型数控铣床是博才数控机床教仪设备推出的教学数控模拟铣床，配备了高可靠性的BC-2000M数控系统。该机床能实现三坐联动，完成对塑料制品的铣、钻、铰等基本切削运动，并能加工形状复杂的零件。
一、特点：
1、机床采用矩形导轨，铝合金丝杆，导轨采用硬质工程塑料制造。
2、机床主轴采用进口变频器实现无级变速。
3、机床配胡标准的RS232接口与计算机通讯，CAD/CAM联网加工。
二、用途：
1、控制联动轴数：三轴+主轴变频控制。
2、10”CRT显示，中、英文提示/全屏幕提示。
3、RS232接口通讯，全光电隔离，抗干扰性强。
4、刀具长度补偿、半径补偿、丝杆的间隙补偿。
5、直线、圆弧插补、图形模拟显示，动态图形跟踪。
6、标准ISO代码、G、M、F、S、T键盘/DNC串行口输入，前台加工，后台编辑。
7、零件程序存储容量：56K（约3000段程序）

主轴钻夹头装夹范围
主轴转速范围
工作台三向行程
主电动机功率
T型槽数
机床外形尺(长×宽×高)
机床重量

1-20mm
100-2000rpm
450×250×250mm
1.5kw
3
1350×1200×2050mm
480Kg
