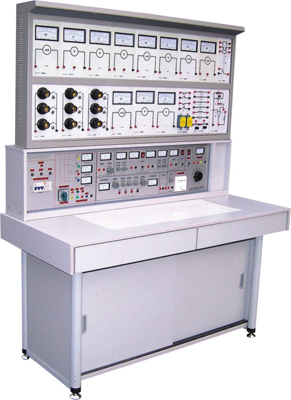

BCL-318立式通用电工电子实验室成套设备设备 |
||||
| ● 结构 1、实验桌:系进口三聚氰胺饰面板制成，不变型不褪色。尺寸:146×68×85cm (1)通用电路板:固定在实验桌桌面上，在其上作电子实验 (2)抽屉:左右各l个，放置常用工具。 (3)元件储存柜:放置元件 2、电子元件盒:装有电子元件透明盒体，在通用电路扳上拼插实验电路。 3、日光灯:40W，用于日光灯电路及功率因数改善实验。 4、控制柜:尺寸:144×30×26(cm) 主要构成部分: (1)三相熔断器: 规格:额定电流2A 用途:整个实验台上第一保护装置 (2)电流输入指示灯: 规格:220V氖泡指示灯: 用途:指示三相四线电源和实验台通断。 (3)漏电保护开关: 规格:三相四线制，额定电流3A，漏电动作≦3OmA 用途:具有短路，过载、漏电保护，保护人身与仪器的安全 (4)电源输出指示: 规格:红、绿、黄三只220Ｖ氖泡指示灯: 用途:当开关接通时，红、绿、黄指示灯亮。 (5)3只交流电压表: 规格:0～450Ｖ 用途:指示三相0～４５０Ｖ输出电压 (6)I/O开关:控制三相电源输出 (7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。 (8)信号源单元:输出正弦波、方波、三角波三种波形。 (9)脉冲源单元:输出一组正负脉冲。 (10)直流稳压电源:输出二路独立连续可调的直流稳压电源。 (11)+5V固定稳压电源 (12)3～24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。 (13)单相电源插座组 规格:每一插座额定电流为2A。 用途:提供国内外几种标准的单相220V电源插座。 (14)可调交流电源: 规格:1.5KVA三相调压器 用途:提供0～380V连续可调的交流电压，同时可得到０～２４０Ｖ单相可调电源。 (l5)交流电压表 规格:0～450V 用途:用以监测可调三相交流电源的输出电压。 (16)交流电源输出插□: 采用接线座:由4只接线座组成可调交流电源的输出端。 (17)音频放大器 5、实验屏 实验屏由实验单元板及铁质喷塑框架组成。 (1)框架:框架经分割成上、下两层，设有滑道，使实验单元盒拆装方便，位移滑快。 (2)实验单元盒 单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不同的元器件线路符号，元器件的接线端均由面板上的接线柱引出。 配置单元盒目录 编号 名称 型号及规格 XD-B-O1直流电流表59C23型0～l0OμA XD-B-O2直流电流表59C23型0～lOmA～5OmA XD-B-03直流电流表59C23型0～２A XD-B-04交流电流表59L19型0～1OOmA XD-B-O5交流电流表59L19型0～2A XD-B-06直流电流表59C23型0～lOV～30V XD-B-07直流电流表59C23型0～300V XD-B-08交流电流表59L19型0～450V XD-B-O9功率因数表59L19型220V2A XD-B-10电路接点扩展板自锁紧插口l2只 XD-B-11交流接触器 CJ10–10 38OV 10A（二只） XD-B-12中间继电器 JZ7-44 380V 5A XD-B-l4时间继电器 JS7-2A 380V 6OS XD-B-l5接钮开关 LAl9–11三只 XD-B-16熔断器 RclA-5 5A XD-B-17转换开关 LW6-2B 4O0V 5A XD-B-18三相负荷开关 HK8 400V l5A XD-B-19日光灯电路单元板 40W镇流器，开关 XD-B-20熔断器，启辉器 XD-B-21直流电压表59C23型 0～lV XD-B-22电流测量插口500V 2A XD-B-23灯炮负载 平灯头九只，开关九只 XD-B-24直流电流表59C23型 0～500mA XD-B-25电流源-电压源转换电路 XD-B-26 伏安特性单元板 XD-B-27 电路元件单元板 XD-B-28 直流电路单元板 XD-B-29 受控源单元板 XD-B-30 交流电压表 59 L19型 0～50～250V XD-B-31 交流电流表 59 L19型 0～500mA ● 主要技术指标 l、输入工作电源:三相五线 2、输出电源及信号: (l)A单元:三相四线，具有固定三相380V电源和0～380V三相可调输出口。 (2)B单元:交流3、6、9、12、15、18、24V (3)C单元:双路稳流稳压电源，二路输出电压都为0～30V，由多圈电位器连续调节，具有预设式限流保护功能。 最大输出电流均为2A 电压稳定度: <10－2 负载稳定度：<10－2 纹波电压: <5mv (4)D单元:直流稳压5V，电流0.5A (5)F单元:220V电压输出，供外接仪器使用。 3、单次脉冲源:每次可输出一对正负脉冲。 4、函数信号发生器（正弦波、三角波、矩形波） l·频率范围:5Hz－550KHz分五个频段 2·频率指出:由Hz表直接读出 3·电压输出范围:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V 三级衰减:0db、20db、40db、具有连续细调 矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度连续可调。 三角波:5Hz-550KHz>lV 5、音频功率放大器:输入音频电压不低于l0mV，输出功率不小干lW，音量可调，内有喇叭，用于放大电路扩音。也可作信号寻迹仪器使用。 6、绝线电阻: >5MΩ 7、漏电保护:漏电动作电流≤30mA ● 配备（以二十四座为例） １、实验桌:配有12台实验桌（一台二座），规格:148×68×85cm，桌面中央装通用电路板，尺寸为90×35cm，在其上插接实验电路，桌下部为元件储存柜。 2、24张凳 3、控制柜:共12台，每一张实验桌配置1台 4、实验屏:共12台，每一台桌配置l台 5、单元板:每台32块，24座配置384块 6、12套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成、可控硅、传感器等。元器件已装在单元盒上。 7、总电源控制台l台，分别控制12学生实验台的电源。 8、器材:12只MF-500型万用表、12台三相异步电动机（0.l8KW），24把烙铁及烙铁架，12套尖嘴钳、剥线钳、螺丝刀，12只电流插头，自锁紧实验连接线480根。 9、用户自备器材: (1)示波器(型号不限)； (2)晶体管毫伏表; (3)滑线变阻器; (4)功率表 ● 实验项目 | ||||
电工实验部分 >
