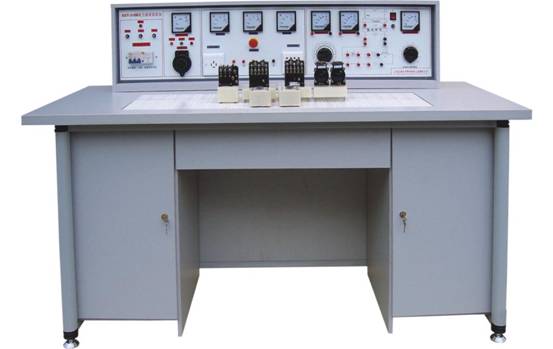

BC-18B 通用电力拖动（带直流电机）实验室成套装置

●研制本产品的意义:
该设备是在“BC-18A通用电力拖动实验室成套设备”的基础上研制而成，在“BC-18A”的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
●结构与功能：
一、学生台桌:
配有学生台桌12台，尺寸:160×70×110cm，一台2座，台桌左右各有一个元件储存柜，中间抽屉放工具。
二、示教台(尺寸180×70×180cm)
能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
三、技术参数
1、电源输入指示
2、UFU、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电，过载、短路保护功能
4、电压换相开关:用来观察三相线电压，450V电压表指示。
5、电流表2A3只，分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源
7、三相四线输出接线座
8、三相电源插座
9、220v市电插座，供外接仪器使用
l0、电源开关:控制"交直流调压电源"
11、FU：交直流调压电源保险座
12、0～240V交流输出? 0～240V交流输出接线座
13、0～220V直流输出? 0～220V直流输出接线座
14、电压表250V:指示调压电源的输出电压值
15、Ra、Rf调节旋钮
16、Ra、Rf接线座
17、Ia、If指示表
四、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。
●器材配置清单

序号	名称	型号/规格	单位	数量	备注
1	保险管	2安培	只	6
2	交流接触器	CJ10-10A 380V	个	6	已装元件盒上
3	指示灯	XD-5	个	3	已装元件盒上
4	整流二极管	IN5408	只	5	已装元件盒上
5	电阻	RX-510Ω/30W	″	3	已装元件盒上
6	钮子开关	KN1×2	″	3	已装元件盒上
7	行程开关	LX19-001	″	4	已装元件盒上
8	按钮-红	LA19-11	″	2	已装元件盒上
9	按钮-绿	LA19-11	″	4	已装元件盒上
10	倒顺开关	K0-3 380V 10A	″	1	已装元件盒上
11	三相闸刀	380V 15A	″	1	已装元件盒上
12	三相双投闸刀	380V 15A	″	1	已装元件盒上
13	热继电器	JR0-20/3	″	2	已装元件盒上
14	时间继电器	JS7-1A 380A	″	2	已装元件盒上
15	变压器	BK-25W 380V/6.3V	″	1	已装元件盒上
16	导线	铜芯线1.13MM	米	若干
17	尖咀钳		把	1
18	螺丝刀		把	2	大号、小号平头、十字
19	万用表	MF-500型	只	1
20	电动机	Y/△380V	台	2
21	直流电动机	220V	台	1

●实验台实验内容
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线略
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
25、直流电机启动
26、直流电机的调速
27、直流电机的反速
28、直流电机制动实验
