一、概述
群控五层电梯实训考核设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且设置了电路部分、机械部分等常见的几十项故障供学生动手实操。整套设备采用三台五层电梯群控，每台电梯都有一台PLC控制，PLC之间通过RS-485串行通讯交换数据，电梯外呼统一管理，更加接近现实中的楼宇电梯控制。学生不但可以锻炼故障检测和排除故障的能力，还可以了解多台PLC联机编程原理和提高编程技能水平。通过计算机网络、编程软件、考核系统软件、人机界面与硬件配合，充分体现了科学性、先进性、实现了信息化、网络化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性和智能考核打分等功能。
群控五层电梯实训考核设备采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯，每部电梯都由一台PLC控制，PLC之间通过RS-485串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过它，学生不但可以提高故障的检测和排除能力，还可以了解多台PLC联机编程原理从而提高编程技能。
智能型群控五层电梯实训考核设备整套系统的通讯接口采用开放式结构，且可以联入教学网络中，可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统，可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。

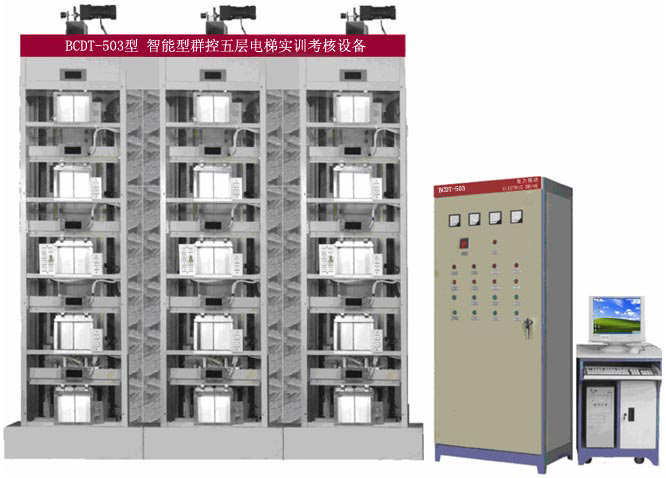

BCDT-503型 智能型群控五层电梯实训考核设备（实物）
二、技术参数
工作电源：AC380V±5%(三相五线) 50Hz
额定电流：5A
环境温度：-10℃～40℃
相对湿度：≤90%
外形尺寸：1980×660×3000mm
控 制 柜：800×480×1850mm
变 频 器：FR-A740-0.75KW
Ｐ Ｌ Ｃ：三菱FX
控制方式：开关量/数字量双控及VVVF技术
层 数：五层五站×三台
曳引机功率：90W/380V
设备重量：700Kg
三、产品结构
井道框架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，采用钢架结构。
曳引机：位于柜架顶部，是电梯的动力设备，安装在两条承重梁上。主要由以下部分组成。
电动机：鼠笼式三相感应电动机，采用变频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
制动器：只在电梯通电运转时松闸，当电梯停止时制动，并保持轿厢位置不变，工作电压为AC220V。
控制器：采用蜗轮蜗杆减速器，具有精度高、效率高、噪音低的特点。
曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
变频器：根据PLC给出的指令，对电机的运行频率、电压进行调制，使电机平衡。
可编程序控制器(PLC)：控制电梯的运行状态，根据内呼或外呼信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。
安全及门锁回路：由继电器回路组成，门锁、急停开关的通断决定安全回路的正常与否，以使PLC判断电梯是否处于安全状态。
导 轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
轿 厢：由曳引钢丝绳悬挂，通过曳引轮另一端连接对重，在导轨上运行，轿厢装备自动门，门上装有联锁开关，当门关闭后电梯才能启动，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
对 重：与轿厢连接，作用是平衡轿厢的重量。
层 门：门上有门锁开关，当层门关闭后，电梯才能启动。
操纵箱：设在井道正面左侧，模拟乘客在轿厢内选层的信号输入设备
数字显层器：七段数码管显示轿厢所在楼层“1”、“2”、“3”、“4”、“5”选层按钮、开关门铵钮
方向指示灯：电梯运行方向指示
超重指示灯：电梯超重时指示(带声音报警)
电源锁：开关电梯电源，即首层外呼盒
减速信号系统：由永磁感应器构成，提供轿厢停层位置信号
终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
四、基本配置
N0 |
配置名称 |
型号 |
规格（长×宽×高） |
单位 |
数量 |
备注 |
1 |
五层五站教学透明电梯 |
DT-3 |
660×660×3000mm |
台 |
3 |
|
2 |
控制柜 |
DT-3 |
800×480×1850mm |
套 |
1 |
|
3 |
计算机系统 |
|
|
套 |
1 |
|
4 |
电脑桌 |
DT-3-3 |
600×750×780mm |
张 |
1 |
|
5 |
高级五轮转椅 |
|
|
张 |
1 |
|
6 |
手持编程器 |
FX-20P |
|
只 |
1 |
|
7 |
编程电缆 |
SC09 |
|
条 |
1 |
|
8 |
电源电缆 |
|
|
条 |
1 |
|
9 |
群梯实训说明书 |
|
|
本 |
1 |
|
10 |
配套光盘 |
|
|
套 |
1 |
包含相关软件及电子版手册 |
五、可进行的实验项目
电梯单梯运行演示
电梯群控运行演示
电梯安全保护装置演示
电梯门系统运行演示
电梯运行状态监控
电梯运行调速实训
电梯门机调速实训
电梯排故实训
电梯编程实训
六、群梯控制系统智能考核监控软件
本套设备的智能监控软件要根据实物的功能而设计的，界面要简单明了。在一台电脑的界面上就可以监视到整个电梯群的工作情况，每台梯的位置，运行状态，以及超重情况。
